seedlab实验防火墙攻击

一、实验目标

1、学习使用防火墙工作原理
2、了解数据包过滤器，状态防火墙，应用防火墙等
3、学会一些防火墙绕过方式

二、实验原理

本实验的学习目标是让学生通过玩防火墙软件并实现简化的数据包
过滤防火墙来了解防火墙如何工作。防火墙有几种类型。在本实验中，
我们重点介绍两种类型，数据包筛选器和应用程序防火墙。
数据包过滤器通过检查数据包来起作用；如果数据包与数据包过滤器
的规则集匹配，则数据包过滤器将丢弃数据包或将其转发，具体取决
于规则的内容。数据包过滤器通常是无状态的；它们仅基于该数据包
中包含的信息过滤每个数据包，而无需注意数据包是否为现有流量的
一部分。数据包过滤器通常结合使用数据包的源地址和目标地址，其
协议以及端口号（对于TCP 和UDP 通信）。
应用防火墙在应用层工作。广泛使用的应用程序防火墙是Web 代理，
它主要用于Web 流量的出口过滤。在本实验中，学生将同时使用两种
类型的防火墙，并通过实施某些关键功能来了解防火墙的工作原理。

三、实验步骤及运行结果

Task1、Using Firewal

此任务都是在A 下做的。
首先阻止A telnet 连接B：
首先A 是可以连接B 的：

在这里插入图片描述
之后输入指令：

在这里插入图片描述
意思就是禁掉目的IP 为10.0.2.11 的端口为23 的tcp 报文。
等待一分钟后连接不上：

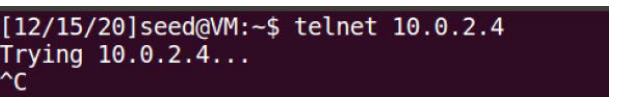

之后阻止B 连接A：

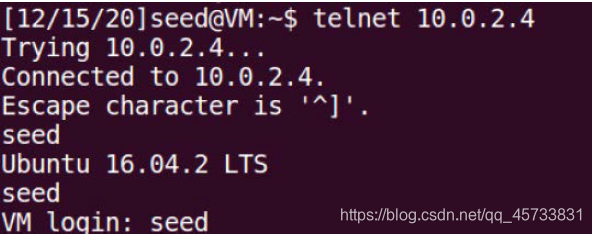

首先B 是可以连接A 的：

之后在A 上输入指令：

在这里插入图片描述
意思就是禁掉源IP 为10.0.2.11 且端口为23 的报文。

在这里插入图片描述
此时，等待一段时间之后，无法连接上。
之后，阻止A 连接某网站。

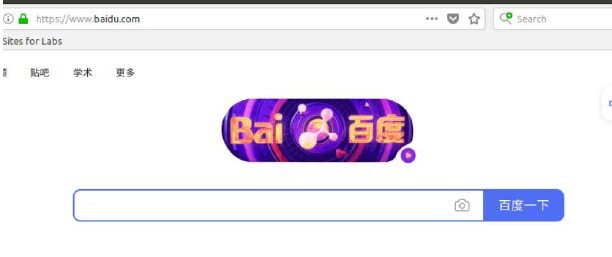

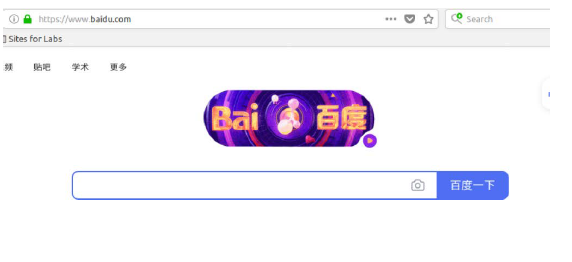

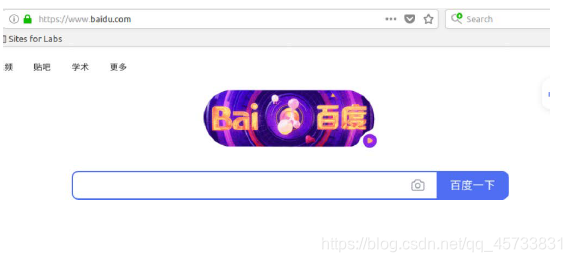

首先，程序可以访问百度网站：

在这里插入图片描述
之后输入指令：

39.156.66.18 即为该网站IP，可以使用ping 得到。
禁用掉发送往该IP 的目的端口为443（https 协议）的数据包。

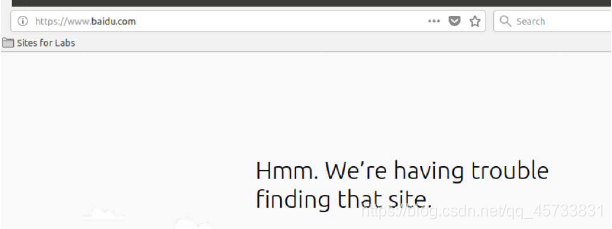

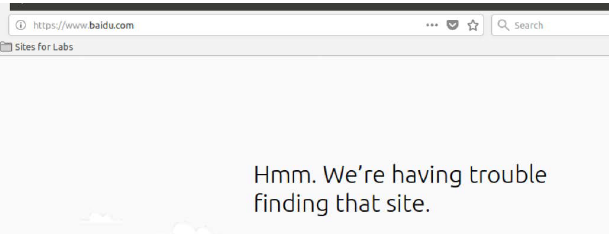

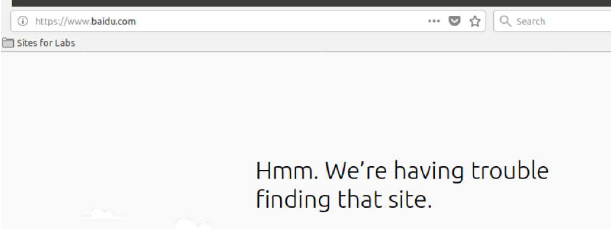

之后再次访问百度：

在这里插入图片描述
无法登录，阻止成功。

Task2: Implementing a Simple Firewall

使用LKM 和Netfilter 来实现内核加载模块。
设定过滤规则为：
在这里插入图片描述
丢弃21，22，23 端口的数据包即禁止telnet，ssh，ftp 服务
禁止10.0.2.11,10.0.2.7 的ICMP 数据包，即无法ping 通这两台主
机。一共五条规则。

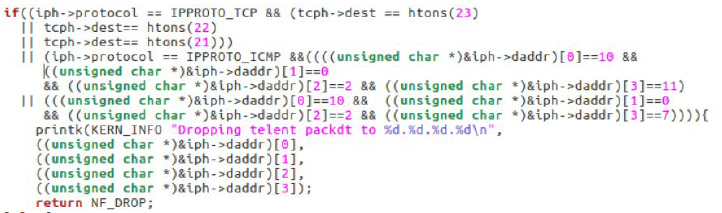

代码为

#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/netfilter.h>
#include <linux/netfilter_ipv4.h>
#include <linux/ip.h>
#include <linux/tcp.h>

static struct nf_hook_ops telnetFilterHook;

unsigned int telnetFilter(void *priv, struct sk_buff * skb, const struct nf_hook_state *state){

            struct iphdr *iph;
            struct tcphdr *tcph;
            iph = ip_hdr(skb);
            tcph = (void *)iph+iph->ihl*4;

            if((iph->protocol == IPPROTO_TCP && (tcph->dest == htons(23)
              || tcph->dest== htons(22)
              || tcph->dest== htons(21)))
              || (iph->protocol == IPPROTO_ICMP &&((((unsigned char *)&iph->daddr)[0]==10 &&
                 ((unsigned char *)&iph->daddr)[1]==0
                 && ((unsigned char *)&iph->daddr)[2]==2 && ((unsigned char *)&iph->daddr)[3]==11)
              || (((unsigned char *)&iph->daddr)[0]==10 &&  ((unsigned char *)&iph->daddr)[1]==0
                 && ((unsigned char *)&iph->daddr)[2]==2 && ((unsigned char *)&iph->daddr)[3]==7)))){
                printk(KERN_INFO "Dropping telent packdt to %d.%d.%d.%d\n",
                ((unsigned char *)&iph->daddr)[0],
                ((unsigned char *)&iph->daddr)[1],
                ((unsigned char *)&iph->daddr)[2],
                ((unsigned char *)&iph->daddr)[3]);
                return NF_DROP;
            }else{
                return NF_ACCEPT;
            }
        }
void removeFilter(void){
    printk(KERN_INFO "Telnet filter has been removed.\n");
    nf_unregister_net_hook(&init_net,&telnetFilterHook);
}

int setUpFilter(void){

    telnetFilterHook.hook = telnetFilter;
    telnetFilterHook.hooknum = NF_INET_POST_ROUTING;
    telnetFilterHook.pf = PF_INET;
    telnetFilterHook.priority = NF_IP_PRI_FILTER;

    if(nf_register_net_hook(&init_net,&telnetFilterHook)!=0){
        printk(KERN_WARNING "register Telnet filter hook error!\n");
        goto err;
    }
    printk(KERN_INFO "Registering a Telnet filter");
    return 0;

err:
    removeFilter();
    return -1;
}

module_init(setUpFilter);
module_exit(removeFilter);

MODULE_LICENSE("GPL");

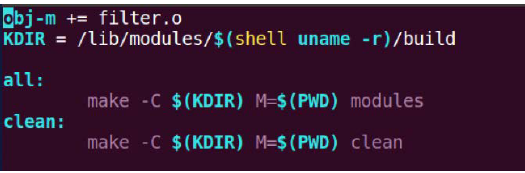

代码写完后，需要使用make 来编译内核模块：
在这里插入图片描述
编译完毕后，载入内核中：

在这里插入图片描述

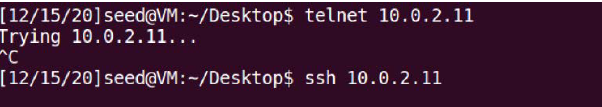

之后使用telnet 连接，ssh 连接：

在这里插入图片描述
等待几分钟发现无法连接。说明telnet，ssh 已被禁掉。

在这里插入图片描述
发现ftp 已被禁掉。

在这里插入图片描述

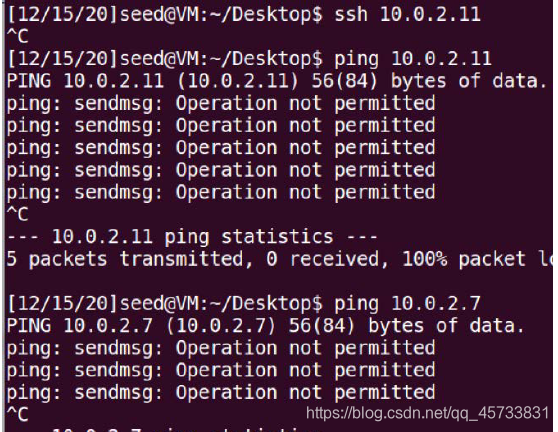

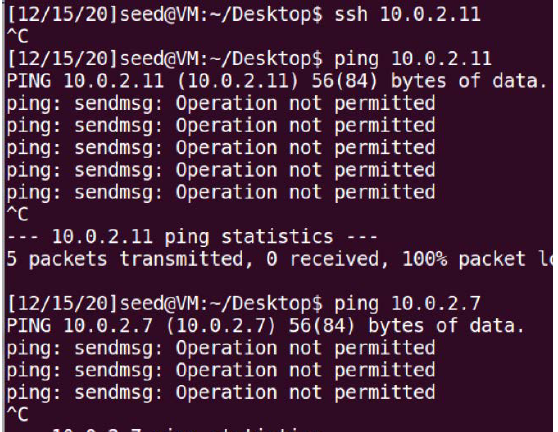

ping 向设定的两台主机,发现都已经被禁止ping 了。

在这里插入图片描述
但是依旧可以向其他IP ping。

在这里插入图片描述

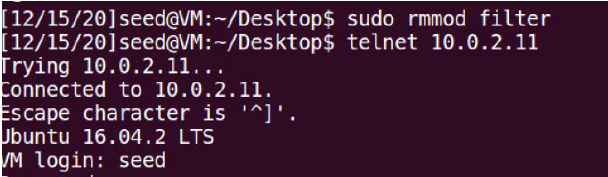

之后，卸载该模块，发现telnet 重用。

在这里插入图片描述

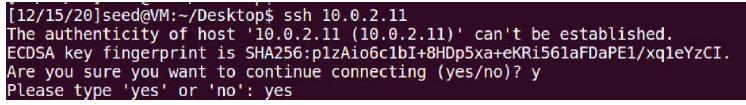

发现ssh 恢复

在这里插入图片描述

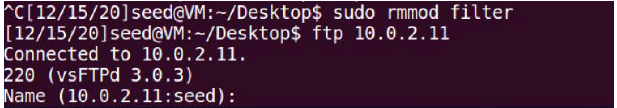

发现ftp 重用恢复。

在这里插入图片描述

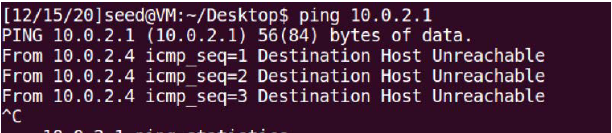

Ping 这两台主机也可以ping 通，unreachable 仅仅是没开主机而已，
不再像之前的被禁止了。

Task3: Evading Egress Filtering

本任务：

内部主机A：10.0.2.4（中间转发主机）
外部主机B：10.0.2.11
内部主机C：10.0.2.1

首先在A 上设定两条规则

1、禁止外部主机的telnet 连接
在本任务中，即禁用掉10.0.2.11 的telnet 连接。
类似task1，
在这里插入图片描述
此时便说明已经无法连接。

2、禁用向某IP 的流量，即禁止访问某网站

类似task1，禁止访问百度：

在这里插入图片描述
Task 3.a: Telnet to Machine B through the firewall

首先在外部主机B 中执行如下命令，以建立它8000 端口到A 的SSH
端口间建立一条SSH 隧道。这条隧道把B 的8000 端口接收到的数据
9
转发到C 的23 端口上。即：

在这里插入图片描述

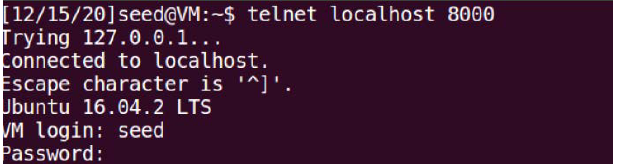

建立隧道之后，在B telnet 连接本地8000 端口即可成功登陆C：

在这里插入图片描述

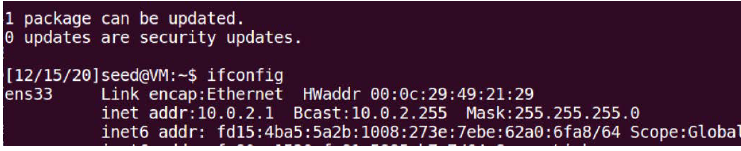

观察IP，为C 的IP：10.0.2.1

此时绕过防火墙成功。

在这里插入图片描述

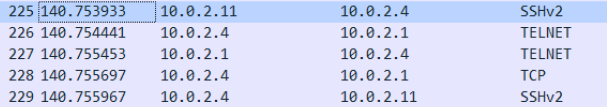

通过wireshark 抓包可看出：
外部主机B 先和A 通过SSH 通信，之后的telnet 的包全部都是在内
部A 和C 之间产生的，A 会把B 的请求发给C，C 以为是A 的请求，
因为C 已知与A 通信，之后A 再把结果返回给B。

Task 3.b: Connect to 百度 using SSH Tunnel

使用动态端口转发

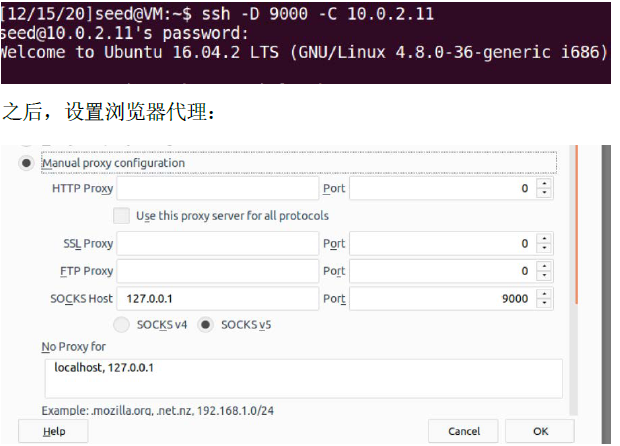

首先建立一条本地9000 端口到外部主机的一条SSH 隧道，但不指定
IP，而是在浏览器去设置访问的代理为localhost:9000.此处和静态
代理不同，web 代理仅仅转发web 数据，而在浏览器设置代理是在
TCP/IP 层，比前一种方法更通用。

在这里插入图片描述
问题1、之后就可以使用本地代理访问百度了：

问题2、断开ssh，清空缓存，刷新页面：

显然，无法访问。
问题3、再次连接ssh，并访问网站，观察现象
显然，再次访问成功
问题4、解释现象，为什么可以绕过：

在这里插入图片描述
抓包可以看到，内网主机并没有和网站进行过交互，便无法被防火墙
检测。内网主机与外网主机进行交互，与百度交互的是外网主机。由
外网主机把信息带回给内网。

Task4: Evading Ingress Filtering

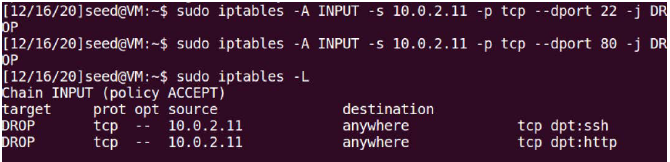

先在内部主机A 搞防火墙，禁止外界访问80 与22 端口，即禁掉http
和ssh 服务。
在这里插入图片描述
即外部主机无法连接该主机的WEBserver 和ssh.

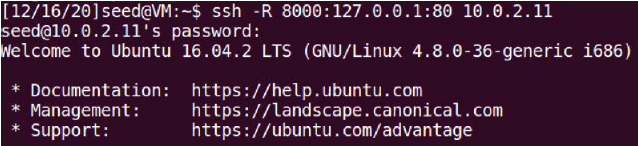

因为我是有A 的控制权限的，所以可以在A 建立一个反向的隧道
输入指令如下：

即将内部主机向外部主机建立ssh 连接，并且把10.0.2.11 的8000
端口的数据发向本机的80 端口

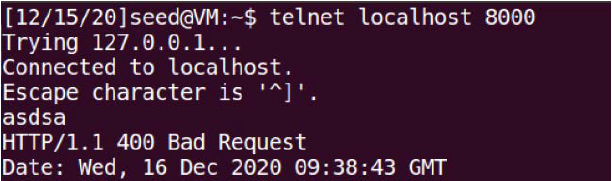

之后在本主机进行telnet 连接本地8000 端口，即可使用内部主机的
web 服务，即http 服务。
在这里插入图片描述
绕过成功。

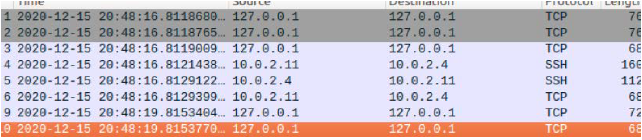

通过wireshark 抓包得：
建立连接时：

先在本地两个端口发送数据包，之后8000 端口将数据发送到
10.0.2.4 的22 端口，即使用之前的ssh 进行连接，之后数据返回，
再次本机通信。

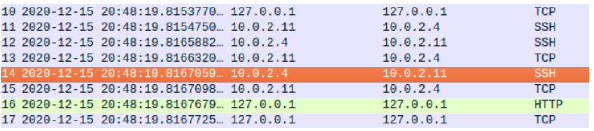

http 请求时：

在最后回显时，发现使用了http 协议，使用成功。
